U1 HDD 교체기

하드웨어 조회 수 5220 추천 수 0 2004.11.20 23:50:46





지난 금요일 아침, 칫솔질하면서 U1 의 전원을 넣었는데, 그 유명한... [F1]키를 누르라는 말이 화면에 떠억 뜨더군요... 순간 가슴이 철렁했습니다.-_-; 연수기간중에 너무 혹사시켰더니, 그대로 뻗었나 봅니다. (민우님 죄송...^^;)
출근하자마자 L마트에서 도시바 1.8인치 HDD를 구입했는데, 고맙게도 오늘 퇴근 전에 받을 수 있었습니다.

U1 분해사진을 여기저기 찾아보았는데, 금단씰전까지만 있더군요. 막상분해 해 보니 그다지 어렵지는 않았습니다만, 금단씰 이후의 사진이 매우 궁금했고, HDD 교체시의 주의할 점등이 초보로선 상당히 걱정되는 부분이 아닐 수 없었습니다. 혹시라도 저와 같은 처지의 분들이 계실 지 몰라서 화질은 구리지만 TH-55로 간단히 사진을 찍어서 첨부했습니다. 각 사진에는 번호가 매겨져 있고, 아래와 같이 해당 사진에 대한 간략한 설명을 덧붙입니다.

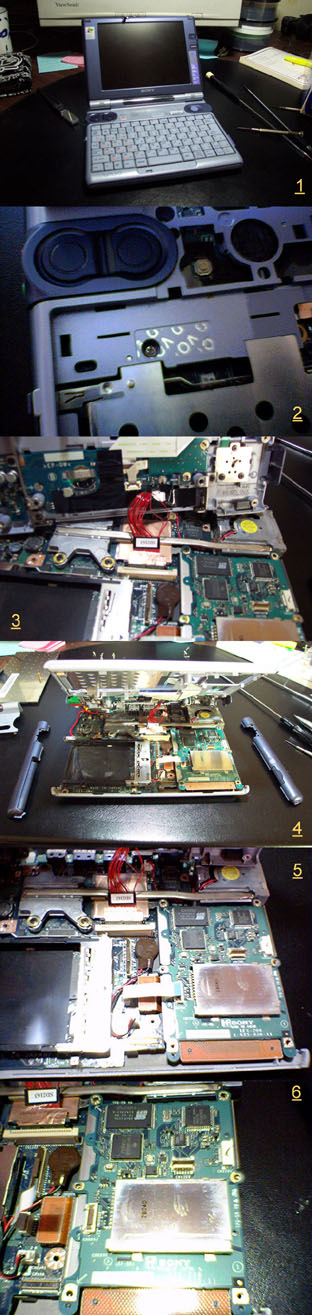

1. 생략. 2. 금단씰 제거후, 금단(?)의 세계로...
3. LCD 모니터 콘트롤러선에 주의.
4. 양 측면의 프레임은 상판과 하판을 맞물리게 하는 역할을 합니다. 물리는 부분에 일자 드라이버를 밀어넣어 조금씩 벌리면 잘 분리됩니다. 너무 강한힘을 주지 않도록 주의.
5,6. HDD 가 장착된 부분.

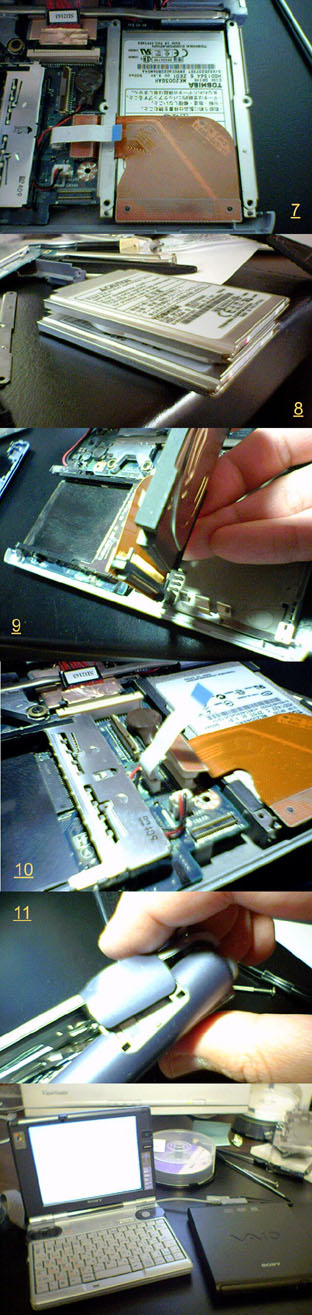

7. 콘트롤러선(분리가능)과 금속가이드의 배치에 주의.
8. 기존에 사용중이던 MK2003GAH와 새로 구입한 MK2004GAL, 얇은 것이 2004GAL.
9. 생략. 10. 끝으로 콘트롤러선의 부착상태 확인 필요.
11. 측면 프레임이 분해와 조립의 포인트.
